Реле ближнего и дальнего света Ваз 2106: распространенные причины выхода из строя, схема и порядок подключения

Иногда случается так, что переключение на дальний свет является причиной отключения ближнего света или полного отключения одной из сторон (дальний и ближний одновременно). Чаще всего это связано с закислением массы одной из фар. Также причиной могут являться предохранители и реле, которые можно легко проверить.

Реле – это электрическое устройство, предназначенное для коммутации или защиты электрических цепей. В электрооборудовании автомобиля – это важные элементы, без которых эксплуатация многих электрических приборов становится невозможной.

Такой узел как реле является своеобразным коммутатором, который позволяет с помощью узлов с малым током (кнопок и переключателей) включать узлы с большим током в нашем случае передние фары автомобиля. Если бы данного узла не было, то кнопка от высокой нагрузки могла бы просто-напросто расплавиться, поэтому важность реле очень велика.

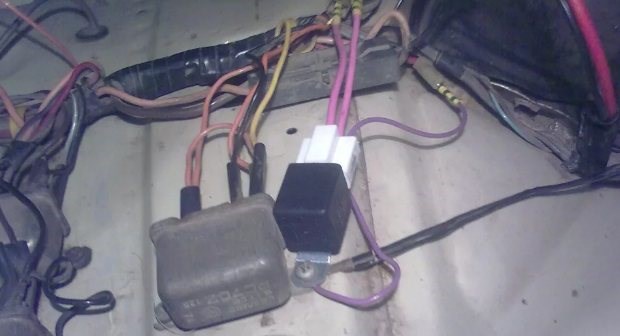

На фото: Большинство реле Ваз 2106 выглядят примерно так, может незначительно отличаться размер и положение контактов

Перегорело реле ближнего и дальнего света Ваз 2106: как исправить проблему

Тюнинг

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Неисправность в работе реле является одной из причин того, что перестало работать электрооборудование автомобиля. В нормальном состоянии контакты реле фар являются разомкнутыми замыкание происходит при включении ближнего или дальнего света подрулевым переключателем. На ваз 2106 не горит дальний свет. Не работает дальний свет на ваз 2106. Не горит дальний свет – ищем причины По всем вопросам пишите мне, я обязательно объясню все нюансы!

Фары ВАЗ 2106: замена ламп, регулировка, схема подключения, инструкции с видео и фото

1. При исправном АКБ отсутствует ток зарядки, из-за чего он не заряжается. Это происходит при плохом присоединении проводов к зажимам реле или при обрыве цепи от генератора к батарее. Устраняется закреплением провода в цепи, проверкой и регулировкой регулятора напряжения и реле-регулятора.


2. Недостаточный ток зарядки при разряженной АКБ или большой при полностью заряженном аккумуляторе вызваны нарушением регулировки регулятора напряжения. Устраняется регулировкой устройства или его заменой.


3. Горение и перегорание ламп с чрезмерным накалом происходит при нарушении регулировки реле-регулятора или замыкании контактов. Устраняется разъединением и зачисткой замкнувших контактов, регулировкой или заменой регулятора напряжения.


4. Большой ток разряда после остановки мотора. Происходит при замыкании контактов реле-регулятора (спекании контактов, поломке пружины якоря) или коротком замыкании электропровода. Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.

Горит только одна фара. Ближний свет фар не горит, а дальний горит? Способы решения проблемы При переоборудовании заводских блоков фар вместо каленых, тяжелых стекол используют акриловые или поликарбонатные элементы. При выборе следует учитывать диаметр нового стекла, подгоняя его под размер штатных блоков.

возможные причины неисправностей, замена лампочки и предохранителя

🚘 Пропал дальний свет на ВАЗ 2106: причины поломки, советы и рекомендации

Иногда случается так, что переключение на дальний свет является причиной отключения ближнего света или полного отключения одной из сторон (дальний и ближний одновременно). Чаще всего это связано с закислением массы одной из фар. Также причиной могут являться предохранители и реле, которые можно легко проверить.

Предохранители, переключатели и реле

Если у вас пропал дальний свет полностью, то вряд ли дело в лампах накаливания – одновременный выход двух ламп из строя возможен только при неисправном реле-регуляторе напряжения генератора, которое, скорее всего, повлияет не только на фары.

Для начала проверьте предохранители – найдите в инструкции по эксплуатации предохранители, соответствующие лампам дальнего света, извлеките их и убедитесь в том, что они не перегорели.

Следующим действием будет проверка работоспособности подрулевого переключателя – на заднеприводных автомобилях ВАЗ эта неисправность встречается довольно часто.

Убедившись в исправности реле и переключателей, проверьте работоспособность реле дальнего света – для этого используйте мультиметр. Если вы не знаете, как пользоваться мультиметром – рекомендуем ознакомиться с описаниями, фото и видео в сети интернет.

Перегорела одна из ламп дальнего света

При такой неисправности дальний свет не выходит из строя полностью — как правило, отключается лишь одна лампа. Решение проблемы в таком случае знает практически каждый автовладелец, но мы всё же напомним, как сделать замену:

• Открутить болтики крепления ободка неисправной фары


• Повернуть стекло по часовой стрелке и вытащить фару из корпуса


• Отключить провода от контактов


• Нажать фиксатор и аккуратно извлечь лампочку

Убедиться в неисправности лампы можно, изучив нить накаливания (как и в случае с обычными бытовыми лампами). Если лампа неисправна, необходимо приобрести новую лампу и установить её на место старой, не касаясь стекла руками. После этого собрать всё в обратном порядке и убедиться в работоспособности дальнего света.

Не горит дальний свет – ищем причины ⋆ АВТОМАСТЕРСКАЯ

Некоторые владельцы автомашин ВАЗ-2106 сталкивались с такой неприятной проблемой, как неработающий дальний свет. Данная проблема, хоть и не критична и позволяет использовать автомобиль практически без проблем, но все же ее нужно устранять. О причинах возникновения такой неисправности и способах ее устранения мы поговорим в нашей статье.

Особенность строения фар автомобиля ВАЗ-2106 заключается в том, что лампы ближнего и дальнего света находятся в разных фарных корпусах, что в значительной степени упрощает поиск и решение возникшей проблемы.

Фары ВАЗ 2106 — диаметр оптики и схема подключения передних и задних фонарей

• Окислились или подгорели контакты в колодке;


• Перегорел предохранитель;


• Вышло из строя реле;


• Неисправен выключатель;


• В цепи произошел обрыв.

Не горит ближний свет, дальний не горит или фары не работают: причины и ремонт Многие водители решаются на замену штатных галогеновых ламп на современные биксеноны. Главное отличие стандартной ксеноновой от биксеноновой лампы в том, что биксенон используется для дальнего и ближнего света, меняя яркость и длину светового потока в зависимости от угла наклона защитной шторки в блоке фары.

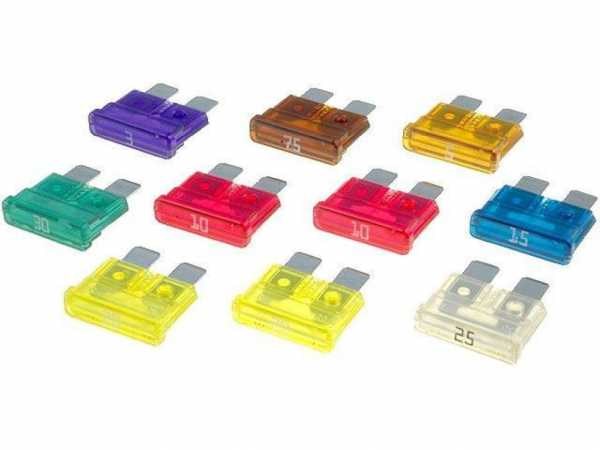

Перегорел предохранитель

Не менее распространенная причина, по которой не горят фары. Вскрывается блок, где сгруппированы все автомобильные предохранители, берется распиновка их расположения и ищется нужный. Сгоревшая перемычка в большинстве случаев видна невооруженным взглядом. С втыканием на место целой детальки справится и школьник, так что поездка на СТО в этом случае тоже будет, наверное, излишней.

Кстати, если предохранители летят с незавидной регулярностью, значит, имеет место пробой где-то в проводке. Либо прозванивайте всю цепь сами, либо посетите профессионального электрика – нелады с проводами грозят самыми разными неприятностями вплоть до пожара.

Проблема с предохранителями, переключателями и реле

• Фокусировка ближнего света. В европейских фарах пучок света направлен на дорожное полотно и правую обочину, в американских фокусировка равномерная, световой поток освещает дорогу, обе обочины и знаки, размещённые над дорогой.


• Форма пучка света. Европейский стандарт направлен на более чёткое определение дорожных знаков, улучшение их читабельности в темноте. Американский тип предполагает освещение дорожного полотна, концентрируя основное внимание на общей освещённости.


• Чёткость границ светового потока. В отличие от американского типа, европейский стандарт имеет более чёткие грани освещённости. Это даёт возможность применять мощные лампы и минимизировать риск ослепить встречного водителя.


• Сложность регулировки. Система европейских фар позволяет выполнять регулировку «на глаз» благодаря наличию нескольких сфер. В американском стандарте выполнение аналогичной процедуры является боле сложным мероприятием. Выполнить задачу регулировки фар американского стандарта с качественным результатом под силу только настоящему специалисту.

Видео: монтируем ПТФ на ВАЗ 2106 Инструкция по выполнению этой работы выглядит так:

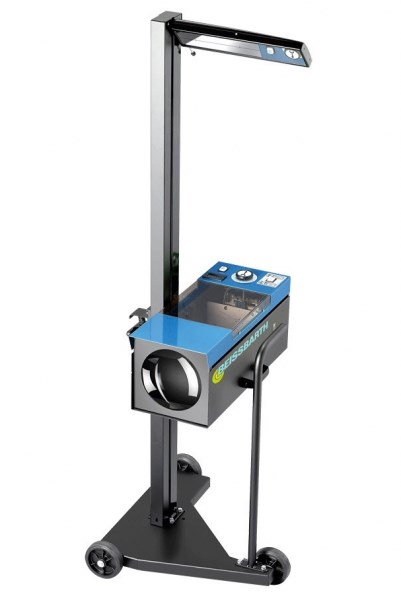

Регулировка фар

Другие причины

Не горит левая фара дальнего света на ВАЗ 2106, на ближнем горят обе, в чем причина?

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Можно использовать любой абразив малой жесткости, но эффективнее будет применять специальные полировочные пасты. С помощью тюнинга оптики можно не только украсить фары, но и несколько их модернизировать и усовершенствовать. Реле фар По всем вопросам пишите мне, я обязательно объясню все нюансы!

Замена лампочки

• этот материал является более дорогостоящим, чем, например, акрил;


• основными преимуществами поликарбоната по сравнению с акрилом являются его более высокая ударопрочность и повышенная светопропускная способность;


• поликарбонат обладает высокой термостойкостью и устойчивостью к воздействию атмосферных осадков;


• обслуживать фары из поликарбоната можно только мягкой губкой, нельзя использовать для ухода за ними абразивные материалы;


• поликарбонат примерно в 2 раза легче стекла.

Замена лампочек Следует отметить, что большой популярностью среди автовладельцев пользуются отечественные лампочки «маяк». На них значительно ниже цена, чем на импортные аналоги, но в то же время они не уступают им по качеству.

Не работает ближний или дальний свет на «Газеле»

Сбои в работе головного освещения могут происходить в результате перегорания предохранителя. Также проблема может быть и в центральном переключателе света клавишного типа. Отказ в работе может произойти в случае загрязнения контактов или коррозии.

Задаваясь вопросом – почему не горит ближний дальний свет, будьте готовы к тому, что причин может быть много:

Если происходит мигание (сигнализация встречным автомобилям), а все остальное нет – дело точно не в лампе. Начать проверку по схеме нужно с самого начала цепочки:

1. Предохранитель – если визуально он целый и на него подается напряжение, дело не в нем. На всякий случай, стоит проверить все коммутационные электрические аппараты, идущие на каждую фару;


2. Реле головного света – за включение фар отвечает именно оно. Чтобы проверить катушку и подвижные контакты, необходимо извлечь его. Подать с аккумулятора напряжение 12 В. Если все в порядке реле сработает. Наличие контакта проверяем омметром.


3. Смотрим, идет ли напряжение в коробке предохранителей на контакты в разъемы под реле. Если его нет, придется добираться до переключателя света фар и внимательно проверять ни отсутствует ли где-то контакт. Такое возможно в случае скруток.

Автовладельцы часто сталкиваются с проблемой сгорания предохранителя после замены. Найти источник короткого замыкания непросто. Если такое происходит, следует обратить внимание на следующие моменты:

• в результате разрыва изоляции горячего провода он соприкасается с металлом.


• провод разрезает изоляцию, создавая землю, так как зажат с двух сторон.


• отсоединенный провод болтается, соприкасаясь с землей.

Как найти замыкание

1. На расстоянии 3-4 см произвести термическую обработку промышленным феном, примерно в течение 30 секунд. По окружности поверхности верхней крышки. В результате произойдет оплавление герметика. Это позволит снять осветительный прибор.


2. Если фара не работает из-за короткого замыкания, придется воспользоваться резаком, чтобы снять с нее стекло. Аккуратно поддеваем его, снимаем герметик и разъединяем обе части.


3. Меняем вышедший из строя элемент и восстанавливаем фару. Чтобы убедиться, что все сделано правильно, включаем осветительный прибор и производим проверку.

Настраиваем автоматическое включение фар Очистить от пыли внутренние части можно с помощью неабразивных средств, не содержащих спирт. Чаще используют мицеллярную жидкость для снятия лака. Необходимо вытащить лампу, залить в блок разбавленную, в соотношении 1:1, жидкость и простую воду и хорошо встряхнуть блок. Промыть чистой водой, высушить.

Настраиваем автоматическое включение фар

Есть несколько способов автоматизации ближнего света. Можно включить реле ближнего света в электросхему генератора, для этого используются дополнительные реле, которые размыкают и смыкают цепь в зависимости от работы генератора. Есть вариант установить дополнительный разъем, срабатывающий от работы датчика масла.

Задний фонарь на Жигулях состоит из четырех ламп, расположенных в одном корпусе:

Блок закрыт стеклом или пластиком с отдельными ячейками под каждую фару. Менять лампы в задних фарах необходимо после того, как демонтирована обшивка багажника, поскольку гайка крепления рассеивателя находится в салоне. Патрон лампы освещения номерного знака расположен возле задних фар. Процесс замены лампочек в заднем блоке проходит по этапам.

1. Придерживая одной рукой рассеиватель, открутить гайку, расположенную в багажнике.


2. Снять рассеиватель.


Независимо от того, какую лампу необходимо поменять, габарит или стоп, все лампочки снимаются с задней фары ВАЗ 2106 одинаково.

Рассеиватель, перед тем как его затягивают гайкой, всегда устанавливается в блок-фару снизу и только затем прижимается рукой по всей площади.

Поликарбонат

1. Ослабить три крепежных винта, удерживающих обод фары. Не выворачивать винты полностью.


2. Взять фару в руку, повернуть ослабленный обод, винты должны выйти с пазов.


3. Снять обод, вынуть рассеиватель, элемент удерживается ободом и выпадает вместе с ним.


4. Вытащить фару с колодкой из ниши, снять штекер питающего электропровода.


5. Отсоединить фиксатор.


6. Вытащить отработанную лампочку с фары.

Светодиодные лампы В нормальном состоянии контакты реле фар являются разомкнутыми: замыкание происходит при включении ближнего или дальнего света подрулевым переключателем. Ремонт реле при выходе их из строя чаще всего нецелесообразен: ввиду их невысокой стоимости проще заменить на новые.
