Почему моргает панель приборов ваз 2114

Почему не работает панель приборов ВАЗ 2114? Навскидку можно назвать сразу несколько причин. Однако, возможно, они не исчерпывают весь список, поскольку могут проявляться индивидуальные особенности автомобиля. Об этом и о многом другом, не менее интересном, попробуем рассказать в нашей сегодняшней статье.

Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.

• Указатели не работают все:
  спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости;


• Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;


• Зажигание срабатывает режимно, машина заводиться не отказывается;


• Практически 100% перегорел предохранитель F3
  . Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.
Следующее слабое звено:

Им является реле зажигания. Находится слева от колонки руля, зафиксировано на шпильке, так сказать, вверх ногами. Его нужно снять и попытаться напрямую сделать контакт проводам. При явных признаках оживления на приборном щитке сразу становится ясно, что реле пришла пора поменять.

Обозначение значков на панели приборов ВАЗ 2114: Индикаторы, кнопки и лампочки

Устранение поломки прикуривателя и магнитолы

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Если к приборам добавились неработающие стеклоподъемники, поворотники, стеклоочистители, дело уже не в реле и предохранителях. Не лишним будет его извлечь и проверить контакты при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни. Панель приборов ВАЗ 2114, 2115: кнопки, индикаторы, лампочки По всем вопросам пишите мне, я обязательно объясню все нюансы!

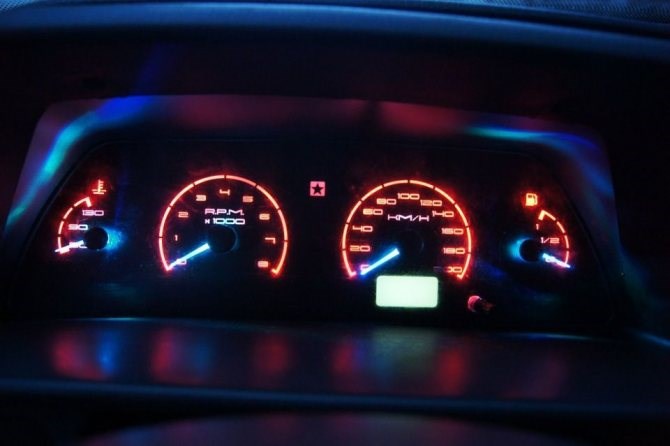

Подсветка стрелок в панели приборов ВАЗ 2114 своими руками

• Низкий уровень масла.


• Неисправность датчика.


• Проблема в цепи контактов.


• Замыкание внутри панели приборов.


• Неисправности в ЭБУ.

Пропала подсветка панели приборов на ВАЗ-2114 — не горит Общие признаки не всегда говорят о конкретных поломках. Могут быть и исключения.
Если отказываются работать отдельные приборы, вполне возможно, что это их личная проблема. Придется разбирать конкретный указатель. В нем могла треснуть шестеренка, которую следует заменить.

Перегоревшие лампочки

Лампочки в приборной панели работают далеко не в идеальных условиях. Они регулярно подвергаются тряске, скачкам напряжения в электросети автомобиля и температурным перепадам. Всё это существенно сокращает срок их службы.

Особенно если это не светодиоды, а обыкновенные лампы накаливания, которыми комплектовались первые модели ВАЗ 2114. Лампочек в общей сложности 19 штук (но это число тоже варьируется в зависимости от года выпуска машины, и уточнять количество ламп следует в технической документации к автомобилю).

1. Рулевая колонка опускается в нижнее положение, до упора. Над ней находится кожух приборной панели с четырьмя крепёжными винтами. Они выкручиваются крестовой отвёрткой.Чтобы отодвинуть кожух приборной панели, достаточно открутить 5 болтов


2. Справа от панели есть ряд кнопок. Рядом с ним есть ещё один винт, скрытый пластиковой заглушкой. Она поддевается ножом (или плоской отвёрткой). Винт выкручивается.


3. Теперь из ниши нужно извлечь автомагнитолу, выкрутив её крепёжные болты, а также снять пластиковые ручки с регуляторов отопителя.


4. Кожух приборной панели освобождён от крепежа. Его следует потянуть на себя, выдвинув на 15–20 см. Этого будет достаточно, чтобы получить доступ к задней стенке приборного блока.


5. На стенке виден ряд углублений с патронами лампочек. Они извлекаются вручную. Для этого патрон вместе с лампой поворачивается против часовой стрелки до характерного щелчка.Стрелкой на задней стенке показан патрон с лампочкой, он выкручивается вручную


6. Сгоревшие лампы заменяются новыми, затем выполняется обратная сборка приборной панели.

Не показывает приборная панель ваз 2114

ВАЗ 2114 И ЕГО ПАНЕЛЬ ПРИБОРОВ

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

В заключении выкручиваются шурпы, фиксирующие верх и низ самой панели приборов, чтобы можно было снять ее. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль. Тяжелый случай По всем вопросам пишите мне, я обязательно объясню все нюансы!

Проблемы с предохранителем

• сгорел предохранитель;


• перегорели лампочки (или светодиоды — в более поздних моделях ВАЗ 2114 панель подсвечивается ими);


• повреждена проводка в бортовой электросети;


• сгорела общая контактная плата приборной панели.

Проблемы с контактной платой панели Для поиска и устранения этих проблем необходимо вспомнить элементарные понятия законов электротехники, и иметь автомобильный светодиодный пробник электрических цепей, тестер или вольтметр. Если нет ни того ни другого, то лучше обратиться за помощью к автоэлектрику.

Самая распространенная поломка

Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.Ситуация чуть посложнее

• Указатели не работают все:
  спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости;


• Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;


• Зажигание срабатывает режимно, машина заводиться не отказывается;


• Практически 100% перегорел предохранитель F3
  . Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.

Почему не работает панель приборов

• лампочки перегорели или же вышли из строя диоды (при светодиодной подсветке);


• окислились контакты и разъемы;


• перегорели предохранители;


• произошли повреждения в самой проводке;


• нарушилась целостность общей контактной платы;


• пропал контакт с «массой».

Причины неисправности 80% случаев отключения подсветки связано с перегоревшим предохранителем. Располагается он в предохранительном блоке, установленном под рулевой колонкой автомобиля. Обычно горит предохранитель, обозначенный в документации как F10.

Перечень датчиков и сигнальных индикаторов на панели

На схеме представлена детальная компоновка присутствующих приборов

Комбинация приборов на данном автомобиле, как показывает инструкция, имеет следующие датчики:

• Тахометр (для мгновенной фиксации числа оборотов коленчатого вала).


• Индикатор неисправности модуля управления функционированием мотора.


• Сигнальная лампа о включенном левом повороте.


• Индикация пониженного масляного давления в моторе.


• Лампа индикации ABS.


• Сигнальный индикатор неисправности в узле иммобилайзера.


• Символ индикации повышенной температуры хладагента в контуре охлаждения двигателя.


• Лампа, свидетельствующая об аварийном состоянии узлов тормозной системы.


• Индикация указателя правого поворота.


• Символ индикации уровня заряда аккумулятора.


• Спидометр (контроллер скорости).


• Индикация курсовой устойчивости.


• Сигнализатор о недопустимости перехода трансмиссии на последующую ступень.


• Символ дальнего света.


• Индикатор противотуманных огней кормы.


• Лампа активированного ближнего света.


• Сигнализатор включенной противотуманной оптики передка.


• Кнопка сброса суточного пройденного расстояния.


• Дисплей маршрутного контроллера.


• Лампа, сигнализирующая о необходимости закрыть двери.


• Сигнализатор о низком уровне топливного остатка.


• Символ отсутствия требуемого давления внутри шин.


• Лампа неисправности в системе электроусилителя рулевого механизма.


• Индикация ремня безопасности.


• Сигнализатор о поломках в моторном узле (используется нечасто).


• Индикатор целостности и исправности подушки безопасности.

Панель приборов вам обязательно сообщит о следующем:

Если после пуска мотора сигнализатор его состояния не «исчезает», то это подразумевает появление неисправности в одном из компонентов агрегата или его навесного оборудования.

Короткое замыкание

Сгоревший предохранитель

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Они берут на себя воздействие таких факторов и сохраняют рабочее состояние электроприбора, при этом сами перегорают. Перед тем, как определиться с неисправностью, необходимо разобраться с местоположением датчика под капотом. Модернизация подсветки панели По всем вопросам пишите мне, я обязательно объясню все нюансы!

Ваз 2114 – почему не работает приборная панель?

1. Лампы накаливания перегорели, перестали работать светодиодные группы подсветки;


2. Разъемы окислились;


3. Электропроводка имеет неисправности, в цепи возникли дефекты;


4. Блок предохранителей перестал работать;


5. На общей контактной плате появились повреждения;


6. Система габаритов повреждена;


7. Нет минуса на кузов (массы).

Выбор лампочек Отключение подсветки приборной панели не сулит ничего хорошего ни водителю, ни автомобилю. Потому что вслед за этой неисправностью обычно следуют другие. Поэтому ремонтировать подсветку следует сразу.

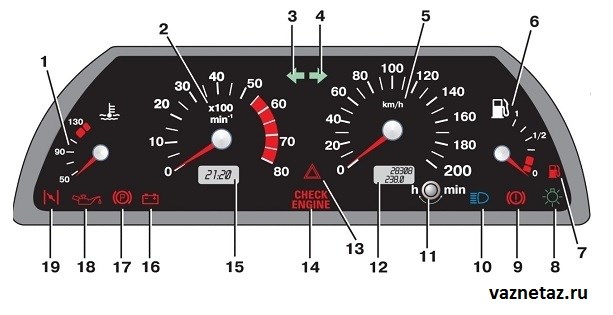

Обозначения лампочек, индикаторов, значков и кнопок на панели приборов ВАЗ 2114, 2115

Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.

2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

3,4 — Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.

5 — Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.

6 — Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.

7 — Индикатор низкого уровня топлива.

8 — Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.

9 — Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.

10 — Лампочка синего цвета обозначает включенный дальний свет фар.

11 — Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.

12 — дисплей бортового компьютера с показателями пробега.

13 — Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.

14 — Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.

15 — Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.

16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.

Сгоревший предохранитель

Причины и устранение неисправностей панели управления Иногда стрелки начинают прыгать после монтажа магнитолы. Происходит это от того, что провод приборки был закреплен ненадежно. Во время движения автомобиля контакт утрачивается. Для устранения такой поломки необходимо просто его надежнее закрепить. После этого стрелки будут выдавать правильную информацию и перестанут прыгать.
