Почему моргает панель приборов ваз 2114

Почему не работает панель приборов ВАЗ 2114? Навскидку можно назвать сразу несколько причин. Однако, возможно, они не исчерпывают весь список, поскольку могут проявляться индивидуальные особенности автомобиля. Об этом и о многом другом, не менее интересном, попробуем рассказать в нашей сегодняшней статье.

Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.

• Указатели не работают все:
  спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости;


• Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;


• Зажигание срабатывает режимно, машина заводиться не отказывается;


• Практически 100% перегорел предохранитель F3
  . Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.
Следующее слабое звено:

Им является реле зажигания. Находится слева от колонки руля, зафиксировано на шпильке, так сказать, вверх ногами. Его нужно снять и попытаться напрямую сделать контакт проводам. При явных признаках оживления на приборном щитке сразу становится ясно, что реле пришла пора поменять.

Сколько лампочек в приборной панели ВАЗ-2114: схема

• Подгорели контакты на замке зажигания
  . В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;


• Монтажный блок
  . На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.

Обозначение значков на панели приборов ВАЗ 2114: кнопки, индикаторы, лампочки, схема Кроме главных приборов, лампочек и значков, на самой панели расположен и ряд кнопок, отвечающих за включение/выключение тех или иных полезных функций.

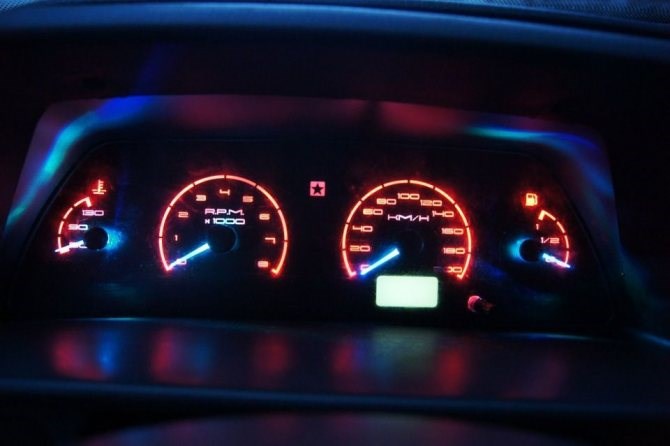

ОСНОВНЫЕ ЭЛЕМЕНТЫ ПАНЕЛИ

Основное место на приборной панели отведено для тахометра и спидометра, датчика количества топлива и текущей температуры жидкости в системе охлаждения. Разберем основные обозначения на панели ВАЗ 2114 детальнее.

Тахометр ВАЗ 2114 – это стрелочное устройство, сигнал на которое подает бортовой компьютер четырнадцатой. На тахометр выводятся данные о количестве оборотов коленного вала в текущий момент времени. Тахометр разделен шкалами на 5 единиц, оцифровывается из которых каждая вторая. Максимальное числовое значение оборотов – 80.

Чтобы узнать реальные обороты двигателя при движении автомобиля показатель тахометра необходимо умножать на 100. К примеру, если стрелка расположена на отметке 40, значит коленвал выполняет 4000 оборотов в минуту.

Производителем указана критическая величина оборотов, при достижении которой двигатель четырнадцатой может выйти из строя из-за чрезмерной нагрузки. На приборе она выделена красной штриховкой, эта величина составляет от 6000 до 8000 оборотов.

Под тахометром расположено электронное окошко, на которое выводятся данные о текущем времени и температуре воздуха окружающей среды.

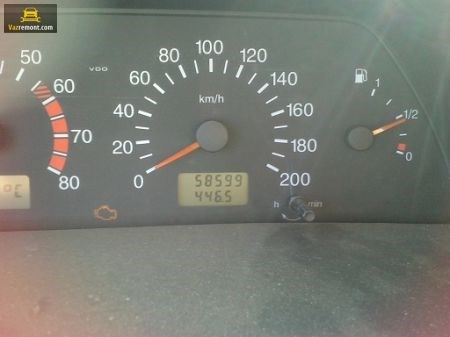

Четырнадцатая обладает индукционным стрелочным спидометром, который расположен в правой части приборной панели. Спидометр также поделен на секторы, величина деления – 10 километров. Максимальная отметка – 200 км.

Спидометр работает от датчика измерения скорости, расположенного внутри коробки переключения передач. Стоит учитывать, что все индукционные спидометры, в том числе и тот, что установлен на четырнадцатой, обладают допустимым уровнем погрешности в 5 км/час.

Снизу стрелки спидометра находится электронный экранчик, на котором можно увидеть данные об общем пробеге автомобиля и пробеге с последней точки отсчета. Точку отсчета может устанавливать сам водитель, для этого под цифрой 200 на спидометре расположен ручной переключатель, сбивающий текущий отсчет пробега к нулю.

Справа на панели приборов ВАЗ 2114 (приборная панель ВАЗ 2114 и обозначение индикаторов на панели приборов ВАЗ 2113 полностью аналогичны четырнацатой модели) расположен стрелочный датчик текущего количества топлива в бензобаке.

Шкала датчика разделена на три отметки: 1 – полный бак, ½ – бак заполнен на половину, 0 – пустой бак.

Рядом с датчиком расположен цветовой индикатор – лампочка, которая загорается оранжевым цветом тогда, когда уровень топлива близок к критическому минимуму. При загорании лампочки необходимо в течение 20-30 километров дозаправить автомобиль.

Датчик температуры охлаждающей жидкости разделен градациями на 20 единиц. Минимальная температура – 50, максимальная – 130 градусов. Критическая зона температуры начинается с 105 градусов, она отмечена красной штриховкой.

Если охлаждающая жидкость четырнадцатой закипает, то необходимо тут же остановить автомобиль и заглушить двигатель, поскольку езда в таком режиме чревата серьезными неприятностями, вплоть до полной поломки мотора.

Панель приборов ВАЗ 2114: выясняем что к чему

• Лампочки-индикаторы, свидетельствующие о количестве необходимых для работы автомобиля расходных элементов – бензина, масла, тормозной жидкости и тд;


• Спидометр и тахометр;


• Управляющий элемент для переключения режима работы спидометра.

Обозначение значков на панели приборов ВАЗ 2114: Индикаторы, кнопки и лампочки Его шкала разградуирована через 1/4 от общего объема бака, и имеет дополнительные цифры и обозначения:

Кнопки на приборной панели

На панели приборов авто содержится несколько кнопок. Рядом с часами и термометром расположена кнопка, позволяющая переключать эти показатели и сбрасывать текущий пробег. В центре приборки расположены следующие кнопки:

Также многие автовладельцы переносят сюда клавишу аварийной сигнализации. Подсветка кнопки позволяет хорошо видеть её в тёмное время суток.

Панель приборов ВАЗ 2114: выясняем что к чему

• Слева располагается указатель температуры охлаждающей жидкости. Он имеет цену деления— 20 градусов. Нижняя цифра в нём — 50, через два — 90 и затем, вверху — 130 градусов. Красным обозначена опасная зона. Она начинается со 105 градусов. Когда стрелка оказывается в этой зоне, двигатель следует заглушить. Из-за перегрева возможно возникновение серьёзных неисправностей мотора.


• Справа от указателя ОЖ установлен тахометр. Этот прибор показывает текущие обороты коленвала. Шкала имеет деления в 5 единиц, оцифровка выполнена через 10 единиц, минимальное значение – 0, а максимальное — 80. Чтобы узнать количество оборотов, нужно умножить это значение на 100. В диапазоне 55 — 80 установлена красная зона. Это говорит о том, что обороты стали критическими для мотора.


• Правее тахометра находится спидометр, показывающий скорость от 0 до 200 км/ч с ценой деления 10 км/час.


• Справа от спидометра размещён прибор, который показывает уровень бензина в баке.

Изучаем обозначение значков на панели приборов ВАЗ 2114. Если стрелка прибора вошла в указанный интервал, следует немедленно остановить автомашину, заглушить мотор и дать ему остыть. В противном случае (при продолжении движения) возможен выход двигателя из строя в результате перегрева.

Кнопки

Кроме главных приборов, лампочек и значков, на самой панели расположен и ряд кнопок, отвечающих за включение/выключение тех или иных полезных функций.

Кнопки ваз 2114

1. Кнопка, расположенная справа снизу под спидометром позволяет настраивать время и температуру на цифровой панели индикации, а также сбрасывать текущее расстояния пробега (для этого кнопку следует нажать и держать не менее 5 секунд — до тех пор, пока не произойдет сброс показателей).

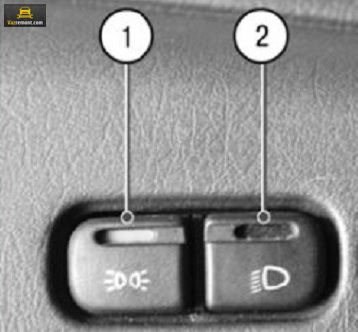

2. Двойная кнопка с парой переключателей отвечает за освещение. Кнопка, на которой нарисованы две фары, служит для включения габаритных огней, а кнопка, на которой изображена одна фара — включает ближний свет.


3. Кнопка, с изображенной на ней фарой и штрихами, нанесенными по углом, а также волнистой линией — отвечает за включение передних противотуманных фар.


4. Похожая кнопка, на которой штрихи идут не под углом, а горизонтально — отвечает за включение задних противотуманных фар.


5. Кнопка с изображенным на ней прямоугольником, в нижней части которого расположены волнистые вертикальны линии, служит для включения обогрева заднего стекла.

Кнопки на ваз 2114

Почему горит восклицательный знак на панели ВАЗ 2114

ОСНОВНЫЕ ЭЛЕМЕНТЫ ПАНЕЛИ

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Точку отсчета может устанавливать сам водитель, для этого под цифрой 200 на спидометре расположен ручной переключатель, сбивающий текущий отсчет пробега к нулю. Итак, становится понятным, что загорание лампочки уровня масла неразрывно связано непосредственно с датчиком. Тяжелый случай По всем вопросам пишите мне, я обязательно объясню все нюансы!

Частные ситуации

1. 0 — топливо в баке отсутствует.


2. Подсвечивается нижнее изображение оранжевой бензоколонки — топлива осталось меньше, чем 6 литров.


3. 1/2 — объем топлива в баке составляет половину от общего объема бака.


4. 1 — бак полный.


5. Верхний значок бензоколонки — бак заполнен до предела.

Кнопки и их обозначение Рядом с датчиком расположен цветовой индикатор – лампочка, которая загорается оранжевым цветом тогда, когда уровень топлива близок к критическому минимуму. При загорании лампочки необходимо в течение 20-30 километров дозаправить автомобиль.

Кнопки

Кроме главных приборов, лампочек и значков, на самой панели расположен и ряд кнопок, отвечающих за включение/выключение тех или иных полезных функций.

Кнопки ваз 2114

1. Кнопка, расположенная справа снизу под спидометром позволяет настраивать время и температуру на цифровой панели индикации, а также сбрасывать текущее расстояния пробега (для этого кнопку следует нажать и держать не менее 5 секунд — до тех пор, пока не произойдет сброс показателей).

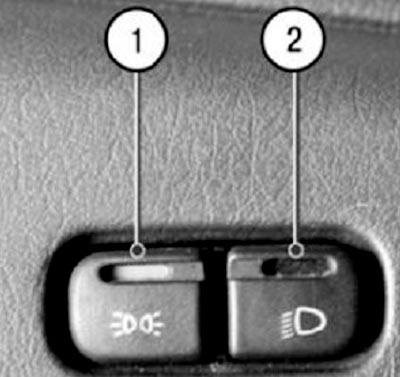

2. Двойная кнопка с парой переключателей отвечает за освещение. Кнопка, на которой нарисованы две фары, служит для включения габаритных огней, а кнопка, на которой изображена одна фара — включает ближний свет.


3. Кнопка, с изображенной на ней фарой и штрихами, нанесенными по углом, а также волнистой линией — отвечает за включение передних противотуманных фар.


4. Похожая кнопка, на которой штрихи идут не под углом, а горизонтально — отвечает за включение задних противотуманных фар.


5. Кнопка с изображенным на ней прямоугольником, в нижней части которого расположены волнистые вертикальны линии, служит для включения обогрева заднего стекла.

Кнопки на ваз 2114

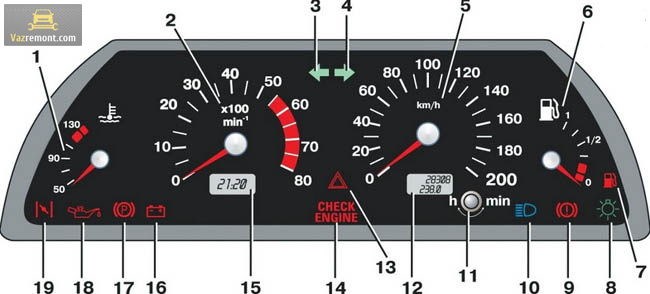

Приборы

• значок аварийного давления масла (18), загорается красным при падении уровня ниже минимального;


• красная сигнальная лампочка включения ручного тормоза (17), если она горит, значит тормоз не убран;


• сигнальная лампочка со значком изображающим аккумулятор (16), которая загорается при его разрядке;


• сигнальная лампочка (9), сообщающая о снижении уровня тормозной жидкости в бачке ниже минимального.

Приборы и их назначение 2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

Дополнительные контрольные элементы — значки и лампочки

Посмотрев на щиток приборов ваз 2114, можно заметить, что кроме главных приборов, на нем расположены дополнительные лампочки и подсвечиваемые значки. Они играют очень важную роль и сообщают автомобилисту либо о включении/выключении каких-либо функций либо о критическом состоянии определенных узлов и агрегатов автомашины.

Стоит отметить, что значки на всех марках и моделях автомобилей унифицированы по международному стандарту. Сделано это для того, чтобы автовладелец мог всегда точно и безошибочно определять их значение.

Рассмотрим эти значки и их предназначение подробнее:

• масленка с каплей масла у носика (подсвечивается красным) — масло в картере ниже критического уровня;


• дворники и фонтан омывателя (подсвечивается оранжевым) — количество омывающей жидкости менее 1 литра;


• термометр (подсвечивается оранжевым) — количество охлаждающей жидкости при выключенном моторе ниже критического уровня;


• машина с открытыми дверьми (подсвечивается красным) — какая-то из дверей (или двери) не закрыта (не закрыты);


• перечеркнутая лампочка — вышли из строя габаритный огни либо стоп-сигнал;


• кружок со штрихами по бокам — неисправны тормоза, критический износ колодок;


• человек, пристегнутый ремнем безопасности — один или несколько пассажиров не пристегнуты;


• две зеленые стрелки, направленные в разные стороны — один из поворотников включен;


• Check Engine — возникли неполадки двигателя, требуется диагностика;


• синяя лампочка — включен дальний свет;


• зеленая лампочка — включен ближний свет.

Кроме этого, панель приборов ваз 2114 более ранних выпусков имела несколько дополнительных обозначений, которые были расположены в ее левой нижней части, а именно:

• буква P внутри круга — включен ручной тормоз;


• значок аккумулятора — разряжен аккумулятор;


• восклицательный знак в круге — слишком низкий уровень тормозной жидкости.

В одном ряду с этими значками был и значок низкого уровня масла красного цвета, выполненный в виде масленки.

Таким образом, значки на приборке охватывают практически все основные параметры, говорящие о состоянии автомашины, и позволяют водителю сразу же принять меры по устранению возникших неисправностей.

Салон ВАЗ 2114

1. 0 — топливо в баке отсутствует.


2. Подсвечивается нижнее изображение оранжевой бензоколонки — топлива осталось меньше, чем 6 литров.


3. 1/2 — объем топлива в баке составляет половину от общего объема бака.


4. 1 — бак полный.


5. Верхний значок бензоколонки — бак заполнен до предела.

Основные неисправности предохранителя Одна из часто встречающихся причин ситуации, когда предохранитель не работает, связана с контактной группой. При частых перепадах напряжения у большинства автомобилей ВАЗ происходит прогорание контактов и расплавление пластмассы, что может прервать соприкосновение деталей. Также подобное состояние наблюдается, когда контакты окислились и покрылись налетом.
