Что необходимо сделать перед диагностикой

Перед самодиагностикой двигателя необходимо убедиться, что все индикаторы на приборной панели работают правильно. Лампочки могут не гореть или же быть запитанными от других, что создает видимость их работы. Чтобы избавить себя от лишних действий и ничего не разбирать, можно произвести визуальный осмотр.

• лампа «ABS» загорается при включении зажигание и должна тухнуть через 3 секунды;

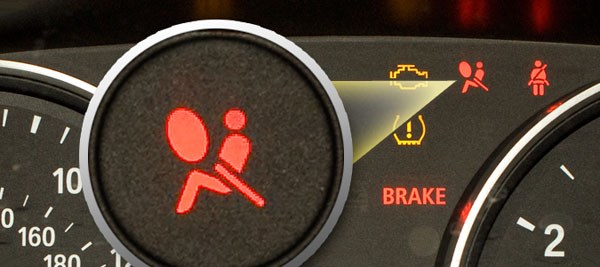

• лампа «AirBag» загорается при включении зажигания и тухнет после самодиагностики системы безопасности, примерно через 5 секунд.

Важно: если выключит и включить зажигание, не вынимая ключ из замка, то лампа «AirBag» снова не загорится! Повторная диагностика система произойдет, только если вытащить ключ и вставить снова.

• лампа «Check Engine» при включении зажигания должна гореть постоянно и гаснуть сразу после завода двигателя;


• аналогично себя ведет и лампа заряда аккумулятора;


• лампа давления масла загорается при включении зажигания и тухнет через 1-2 секунд после завода двигателя.

Если все указанные индикаторы ведут себя, как было описано выше, значит, приборная панель в полном порядке и можно проводить самодиагностику двигателя. В противном случае сначала необходимо устранить все неполадки с индикаторами.

P0500 — Код Ошибки Датчика Скорости. Причины и Решение

• Через каждые 0,5 секунды индикатор будет выдавать сначала десятки, затем, после паузы 1,5 секунды, единицы через 0,5 секунды.


• Если в памяти содержится более одной ошибки, то пауза между ними будет 2,5 секунды.


• После того, как система выведет все ошибки, начнется их повтор через 4,5 секунды.

Тойота»: коды ошибок и расшифровка неисправностей | Автофакты Обратите внимание, что при трогании и остановке автомобиля на месте связь с датчиком прерывается, а непосредственно в движении восстанавливается. Поэтому процесс проверки выполняется по определенному алгоритму.

Расшифровка неисправностей

Общие для всех автомобилей Тойота коды ошибок типа 9 представлены двузначными шифрами.

Общий список однозначных кодов (тип-10) для автомобиля Тойота состоит из следующих пунктов.

Бензиновые ДВС

Если в машине есть бортовой компьютер или робот, то шифр появится на экране километража. Он будет состоять из латинской буквы в начале, например P, B, C, и 4-х цифр. Это характерно для таких автомобилей как Toyota Рав 4 Авенсис, Corolla, Mark II или Land Cruiser 200, Тойота Прадо 120 и других, фукционирующих на бензине.

Таблица для расшифровки диагностических кодов неисправностей бензиновых ДВС.

Дизельные двигатели

Многие автомобили Тойота выпускались с двигателем, работающим на дизеле. Наиболее популярными моделями являются седаны Витц, Caldina, Avensis (Т25), Камри, Камри Грация, Corolla E150, Аурис 2008 года, внедорожники Land Cruiser Prado 120 и Land Cruiser Прадо 200 или кроссовер RAV4.

Записывая коды для дизельных авто, вы можете увидеть следующие обозначения.

Поломки других деталей дизельного движка.

Автоматическая коробка передач

Отличаются машины одной марки не только двигателем, но и коробкой передач. Для тех же Тойота Королла 150, Цельсиор или Виста поломки АКПП будут разниться с неисправностями «механики».

Если в работе трансмиссии есть неисправности, вы увидите один из кодов.

Toyota Prius 20. Калибровка линейного клапана — kvp — LiveJournal

Косвенная система контроля давления в шинах

Мнение эксперта

Черноволов Василий, эксперт-автомеханик 1-й категории

Если у вас есть вопросы, с удовольствием помогу!

Задать вопрос эксперту

Система может иметь внутреннюю неисправность, которая препятствует ее правильному функционированию. Когда начнется мигание ламп, нажимается и удерживается в таком положении клавиша помощи при спуске. Как провести самодиагностику двигателя toyota и расшифровать коды ошибок По всем вопросам пишите мне, я обязательно объясню все нюансы!

Ошибка C1210 Ошибка C1336 TOYOTA

• продолжительность свечения индикатора в пределах одного импульса – 0,5 с;


• пауза между миганиями в рамках одного кода длится полсекунды;


• перерыв между разными кодами – 2,5 с;


• серии комбинаций поломок разделяются паузой в 4.5 с.

Как сбросить датчик давления в шинах: 4 способа Кроме того, датчик давления воздуха может быть неправильно откалиброван, или батарея, которая питает датчик, имеет низкий заряд. В этих случаях датчик нуждается в повторной калибровке или замене. Отнесите его в дилерскую или рекомендованную дилером ремонтную мастерскую, где они, скорее всего, исправят это за несколько минут с помощью диагностического прибора.

Ответ: Toyota Camry 2004

C1336 (39) — Не проведена калибровка нуля датчика замедления;

— C1210 (36) — Не проведена калибровка нуля датчика скорости вращения вокруг вертикальной оси;

Стирание этих ошибок без их повторной фиксации обычным способом невозможно — для этого сначала требуется провести специальную процедуру калибровки. Таким образом, выполнить калибровку можно тремя способами:

— используя дилерский сканер Toyota/Lexus Intellegent Tester II;

— используя дилерский сканер Toyota/Lexus TIS Techstream;

— используя «ручную» процедуру без применения диагностического оборудования.

Имея только Х-431 Вы можете воспользоваться «ручной» процедурой — алгоритм действий такой:

2. Используя «перемычку» замкните-разомкните контакты Ts (вывод номер 14) и CG (вывод номер 4) в диагностической колодке OBD-II (DLC3) — 4 и более раза в течение 8 секунд;

3. Проверьте включение лампы индикатора VSC, что является признаком «очистки» записи о предыдущей нулевой точке;

5. Убедитесь в том, что упомянутые выше контакты, разомкнуты;

7. Убедитесь в том, что индикатор неисправности VSC гаснет через 15 секунд после включения зажигания;

8. После этого выключите зажигание в течение 2 секунд;

11. Убедитесь в том, что индикатор неисправности VSC светится приблизительно 4 секунды и быстро мигает с интервалом 0.13 сек;

12. Если это так, то выключите зажигание в течение 2 сек.;

14. Перемещайтесь на машине по крайней мере 5 минут для того, чтобы подтвердить завершение калибровки нулевой точки.

Примечание 1. Обратите внимание на то, что после выполнения процедуры при просмотре текущих параметров (Data List) диагностическим сканером, в поле с данными датчика угла поворота руля (Steering Angle Sensor) может отображаться 115 град. пока не достигнута скорость 45 км/час. Это нормально до тех пор, пока параметры обучения датчика угла поворота руля не будут сохранены.

Примечание 2. Вы несете полную ответственность за результаты выполнения процедуры (т.е. процедура дается по принципу «AS IS» — «как есть»).

Примечание 3. Перед выполнением процедуры рекомендуем свериться с дилерским руководством по ремонту по конкретной модели автомобиля (номера выводов диагностического разъема, которые необходимо замыкать могут отличаться).

Особенности работы с Toyota Avensis прим. 1999-2001 гг. На части автомобилей Toyota (в частности, Avensis прим. 1999-2001 гг.) на вывод 9 диагностической колодки OBD-II (DLC3) выводится сигнал первичного зажигания. При диагностике такого автомобиля запуск двигателя может привести к выводу диагностического прибора из строя — диагностируйте такие автомобили только при включенном зажигании.

Коды неисправностей АКПП Toyota

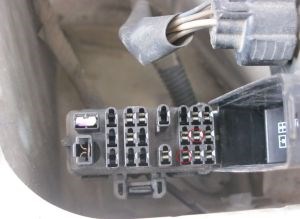

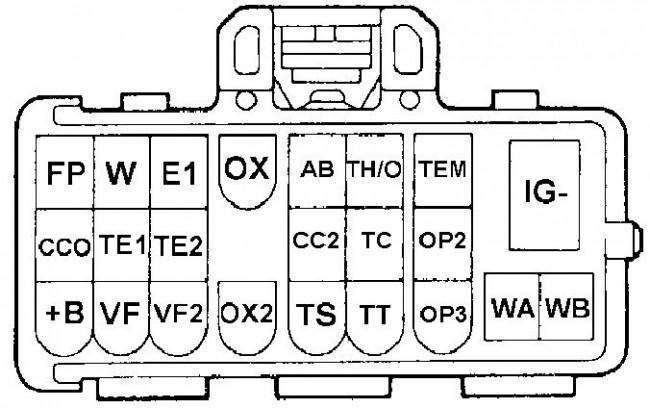

Расшифровка неисправностей Разъем для диагностики DLC 1 Контакты TE1 и E1 на разъёме Замыкание контактов Расположение разъёма под капотом

Toyota Prius 20. Калибровка линейного клапана

Этот Приус в 20 кузове был к нам доставлен на эвакуаторе из г. К-Уральского 20. История именно типичная: человек купил Приус в 20 кузове и заехал «к другу» в сервис на бесплатную диагностику, посмотреть, все ли в порядке с машиной. «Друг» втыкает в диагностический разъем китайский мультисканер «Лаунч» и все, приплыли! На табло загорается гирлянда неисправностей:

Но это не самое страшное! Самое страшное то, что тормоза после этой процедуры перестали работать. Два дня самостоятельной борьбы ни к чему не привели, человеку делать нечего — и машина у нас.

Подключаем наш дилерский сканер и имеем следующие ошибки (рекомендую вот что: если уж решили заниматься диагностикой и ремонтом гибридных автомобилей, то используйте проверенное оборудование, дилерское, почему так — читайте дальше):

Вся проблема в средней ошибке: С1345. Она обозначает, что требуется калибровка линейного клапана. Остальные ошибки уйдут сами (вот здесь я вам рассказываю «тонкости» при проведении диагностики, что наработано годами – уловили суть?).

Работа по устранению этой неисправности занимает не более 5 минут, но по самой процедуре калибровки линейного клапана у некоторых автомастеров почему-то возникает много вопросов. Почему? Может быть, не все могут одолеть технический английский? Поэтому саму процедуру выкладываю пошагово с картинками:

1. Заходим на сканере в утилиты.
2. Заходим в режим «Test mode»
Об этом режиме будет отдельная статья (как можно в него перевести машину без сканера и для чего он нужен).

3. Тут ни чего делать не надо. Просто нажимаем NEXT.

4. Вот тут внимание! Перечислены важные условия, без выполнения которых калибровка будет невозможна:
— автомобиль должен стоять на абсолютно ровной поверхности, без всяких уклонов
— руль точно выставлен в режиме прямолинейного движения
— селектор положения передач — в паркинге
— ДВС не заведен
— зажигание включено

Невыполнение любого из этих условий делает калибровку невозможной! После этого нажимаем NEXT:

5. Начинают мигать лампочки. В зависимости от комплектации (есть или нет на автомобиле система VSC) их две или три. Они мигают с разной частотой. Набираемся терпения и ждем, пока они не заморгают все синхронно (обратите на это внимание!). После этого нажимаем NEXT:

6. Нажимаем Exit. Внимание! Если вы все сделали правильно, то все лампочки должны погаснуть. Если этого не произошло, то вы что-то сделали не так и калибровка не прошла.

. Но на настоящий момент пару раз в неделю звонят по телефону или пишут письма мастера с автосервисов или сами владельцы Приусов, которые читали статью, но выполнить процедуру калибровки линейного клапана у них не получается.

А вчера из Тюмени приехали давние друзья: Александр (Mulat — бессменный фото и видеооператор нашего ПриусКлуба) и Анатолий (тесть Дяди Федора). Они оба являются довольно продвинутыми гибридоводами: начинали с 10 Приуса и сейчас ездят на 20-х моделях.

Используйте кнопку сброса системы контроля давления в шинах (TPMS) вашего автомобиля

Методы устранения ошибки P0500 Внешними признаками возникновения ошибки P0500 является одна или несколько из перечисленных ниже ситуаций:

Коды ошибок системы безопасности SRS в автомобилях «Тойота»

Считывание кодов осуществляется с включенным зажиганием по количеству загораний лампы SRS. В разъеме DLC1 надо замкнуть контакты TC и E1, а в DLC3 перемычка устанавливается между выводами TC и CG.

Стирать коды ошибок необходимо при выключении зажигании. В случае сохранения кодов в памяти выполните следующие действия:

• подключите два провода к контактам TC и AB;


• включите зажигание и подождите минимум 6 секунд;


• по очереди, 1 раз в секунду, замыкайте на массу контакты TC и AB с интервалом между замыканием не более 0,2 сек;


• после третьего замыкания лампочка TC на панели должен быстро замигать, что является подтверждением удаления кодов из памяти.

• 11/12/13/14 – замыкание или разрыв в цепи воспламенителя подушки безопасности водителя;


• 15/16 – замыкание либо разрыв в цепи передних датчиков SRS;


• 31 – выход из строя блока управления системой безопасности;


• 51/52/53/51 – замыкание или разрыв цепи воспламенителя пассажирской подушки безопасности;


• 61/62/63/64 – замыкание или разрыв цепи преднатяжителя водительского ремня безопасности;


• 71/72/73/74 – замыкание или разрыв цепи преднатяжителя пассажирского ремня безопасности.

Ошибка P1336 Лада Гранта, Калина 2 — управление дросселем

• включить зажигание;


• установить перемычку между контактами ТС и E1;


• снять перемычку с контактов WA и WB;


• через 4 секунды посчитать количество загораний сигнальной лампы;


• убрать перемычку с контактов ТС и E1;


• установить перемычку на контакты WA и WB.

Ошибки системы ABS Закрепите обучение стеклоподъёмника тойота камри в этом положении клеящей лентой или вставкой подходящего деревянного клина. Все приведенные здесь трюки являются, разумеется, лишь вынужденными мерами для быстрой помощи в дороге. В домашних условиях необходимо такие дела выполнять основательно.
